1. panoramica- Sì.

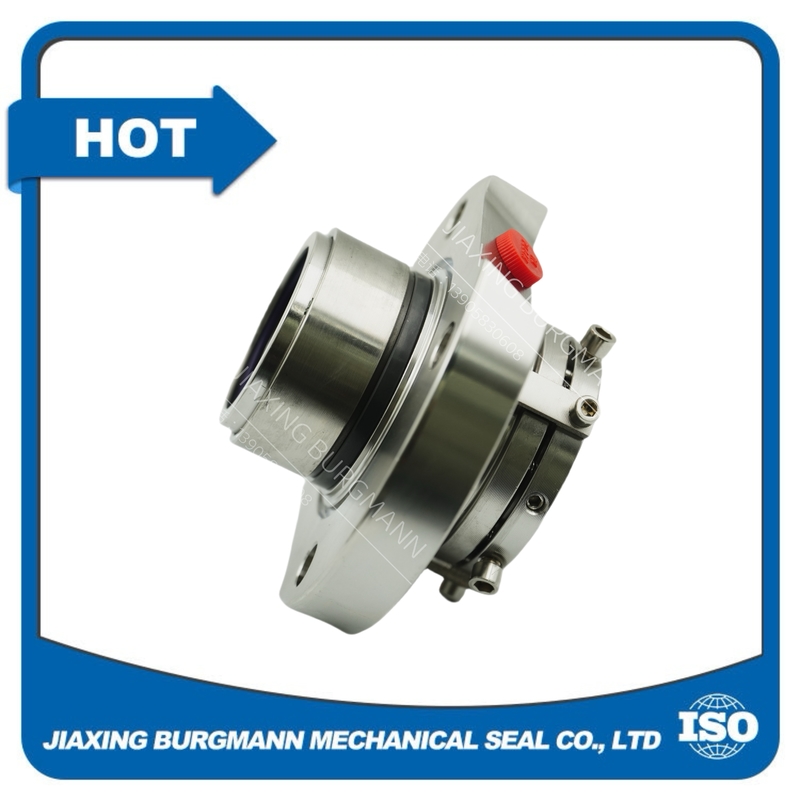

Il sigillo meccanico a cartuccia a doppia estremità è un dispositivo di sigillamento altamente efficiente e affidabile ampiamente utilizzato in vari settori industriali.ha due serie di facce di sigillamentoQuesto tipo di sigillo meccanico è preassemblato in un'unità completa in fabbrica, rendendo l'installazione sull'apparecchiatura rapida e facile.,e ridurre significativamente gli errori di installazione e i processi di debug che richiedono molto tempo.- Sì.
2. Caratteristiche strutturali- Sì.
2.1 Facce a doppia tenuta- Sì.
La caratteristica più importante del sigillo meccanico della cartuccia a doppio capo è la presenza di due facce di sigillamento, disposte in serie per formare un sistema di sigillamento a doppia barriera.La superficie di tenuta interna entra direttamente in contatto con il mezzo pompato, mentre la superficie di tenuta esterna è utilizzata principalmente per impedire la fuga del mezzo interno verso l'ambiente esterno o per isolare il mezzo pompato dalle sostanze corrosive o nocive esterne.- Sì.
2.2 Progettazione della cartuccia- Sì.
Adotta un design a cartuccia, il che significa che tutti i componenti, comprese le facce di tenuta, molle, anelli O e meccanismi di azionamento, sono preassemblati in un'unica unità di cartuccia.Questo disegno consente una facile sostituzione dell'interoLa struttura della cartuccia fornisce inoltre una migliore protezione dei componenti interni, riducendo l'impatto di fattori esterni sulle prestazioni di tenuta.- Sì.
2.3 Meccanismo di compensazione di primavera- Sì.
Il meccanismo di compensazione delle molle integrato può regolare automaticamente la pressione di contatto tra le facce di tenuta.la molla può spingere l' anello in movimento a muoversi in modo assiale, mantenendo una corretta forza di tenuta e garantendo un funzionamento affidabile a lungo termine della tenuta meccanica.- Sì.
3Principio di funzionamento- Sì.
Il sigillo meccanico della cartuccia a doppia faccia si basa sul principio della formazione di un sottile film liquido tra le due facce di tenuta.gli anelli dinamici e statici della tenuta meccanica ruotano relativamenteLa forza di molla preme l'anello dinamico contro l'anello statico e una certa pressione viene mantenuta tra le due facce di tenuta.che agisce come lubrificante per ridurre l'attrito e l'usura tra le facce di tenutaNel caso delle guarnizioni a doppio capo, le due serie di guarnizioni lavorano in coordinamento.La faccia di tenuta interna sigilla il mezzo all'interno dell'attrezzatura, e la superficie di tenuta esterna, combinata con un idoneo fluido di barriera (se utilizzato),rafforza ulteriormente l'effetto di sigillamento e impedisce che il mezzo perdga verso l'esterno o che i contaminanti esterni entrino nell'apparecchiatura.- Sì.
4. Parametri chiave- Sì.
4.1 Pressione nominale- Sì.
- Pressione massima di funzionamento: generalmente da 0,1 MPa a 5 MPa. I modelli ad alta pressione possono raggiungere fino a 10 MPa o anche più, a seconda delle specifiche esigenze di progettazione e di applicazione.- Sì.
- Differenziale di pressione: la differenza di pressione tra i due lati delle facce di tenuta deve essere entro la gamma specificata per garantire il normale funzionamento della tenuta meccanica.è progettato per resistere a un determinato differenziale di pressione per evitare che la struttura di tenuta si guasti a causa di una differenza di pressione eccessiva.- Sì.
4.2 Intervallo di temperatura- Sì.
- Limite di bassa temperatura: può in genere funzionare a temperature fino a -40°C, e materiali e progetti speciali possono consentirle di funzionare in ambienti a temperature ancora più basse, come -196°C per applicazioni criogeniche.- Sì.
- Limite di alta temperatura: per applicazioni generali, il limite di temperatura superiore è di circa 200°C. Tuttavia, con l'uso di materiali resistenti ad alte temperature e misure di raffreddamento,può essere utilizzato in ambienti con temperature fino a 400°C o più.- Sì.
4.3 Velocità nominale- Sì.
- Velocità di rotazione massima: Generalmente, può gestire velocità di rotazione da 500 rpm a 5000 rpm. Sono disponibili modelli ad alta velocità per applicazioni che richiedono velocità di rotazione più elevate, come alcune pompe centrifughe ad alta velocità,e può raggiungere velocità fino a 10.000 giri al minuto.- Sì.
4.4 Diametro dell'albero- Sì.
- Intervallo di diametro dell'albero applicabile: di solito può essere utilizzato per alberi con diametri che vanno da 10 mm a 200 mm. Diversi modelli sono progettati per adattarsi a diversi diametri dell'albero per soddisfare le esigenze di diverse apparecchiature.- Sì.
4.5 Selezione del materiale- Sì.
- Materiali di tenuta: i materiali più comuni sono il carburo di silicio (SiC), il carburo di tungsteno (WC) e il grafite di carbonio.con una lunghezza di 20 mm o più, ma non superiore a 20 mmIl carburo di tungsteno ha anche un'eccellente resistenza all'usura e resistenza meccanica.che è utile per ridurre l'attrito e l'usura tra le facce di tenuta.- Sì.
- Materiali elastomerici: Gli anelli O e altri componenti elastomerici sono generalmente realizzati con materiali quali la gomma nitrile (NBR), la gomma fluoroscienti (FKM) e la gomma monomerica di etilene propilene diene (EPDM).Il NBR è adatto a supporti generali a base di olio, FKM ha un'eccellente resistenza alle alte temperature, alle sostanze chimiche e agli oli, e EPDM è utilizzato principalmente in applicazioni che coinvolgono acqua e vapore.- Sì.
5. Campo di applicazione- Sì.
5.1 Industria petrolchimica- Sì.
Nell'industria petrolchimica, viene utilizzato in pompe, reattori e compressori per sigillare vari mezzi corrosivi, infiammabili ed esplosivi, come idrocarburi, acidi e alcali.La struttura di sigillamento a doppia barriera può impedire efficacemente la fuga di materiali pericolosi, garantendo la sicurezza della produzione e la protezione dell'ambiente.- Sì.
5.2 Industria farmaceutica- Sì.
Nella produzione farmaceutica, dove sono necessari elevati requisiti igienici e di tenuta,sono utilizzati sigilli meccanici a doppia faccia per la cartuccia per garantire che il processo di produzione sia privo di contaminazioneSono applicati in apparecchiature quali reattori farmaceutici e centrifughe per sigillare i fluidi di processo e mantenere la qualità del prodotto.- Sì.
5.3 Industria alimentare e delle bevande- Sì.
Per soddisfare le severe norme igieniche dell'industria alimentare e delle bevande, questi sigilli meccanici sono utilizzati in pompe e miscelatori per la lavorazione di alimenti e bevande.L'uso di materiali alimentari nella tenuta meccanica assicura che i prodotti non siano contaminati durante il processo di produzione.- Sì.
5.4 Industria della generazione di energia- Sì.
Nelle centrali elettriche, sono utilizzati nelle pompe per l'acqua di alimentazione della caldaia, l'acqua di raffreddamento e altri sistemi.L'elevata affidabilità e la lunga durata dei sigilli meccanici a cartuccia a doppia faccia possono garantire il funzionamento stabile delle apparecchiature di generazione di energia.- Sì.
6- Manutenzione e precauzioni- Sì.
6.1 Ispezione regolare- Sì.
Controllare regolarmente la condizione di perdita della tenuta meccanica: una piccola quantità di perdita è normale durante il periodo di funzionamento, ma se la perdita supera il valore specificato,indica che possono esserci problemi con la tenuta meccanica, come l'usura delle facce di tenuta o il danneggiamento dei componenti elastomerici.- Sì.
6.2 Lubrificazione e raffreddamento- Sì.
Per alcune applicazioni, è necessario utilizzare un fluido di barriera adatto e la sua portata, pressione,e la temperatura deve essere monitorata e regolata regolarmenteInoltre, se la tenuta meccanica è utilizzata in un ambiente ad alta temperatura, si devono adottare misure di raffreddamento efficaci per evitare il surriscaldamento dei componenti di tenuta.- Sì.
6.3 Sostituzione delle parti usurate- Sì.
Quando le facce di tenuta o altri componenti sono gravemente usurati, essi devono essere sostituiti tempestivamente.Si raccomanda di utilizzare i pezzi di ricambio originali del produttore per garantire le prestazioni e l'affidabilità della tenuta meccanica.- Sì.
In conclusione, il sigillo meccanico della cartuccia a doppio capo, con le sue eccellenti prestazioni di sigillamento, facile installazione e ampia gamma di parametri applicabili,svolge un ruolo cruciale in vari processi industrialiLa comprensione dei suoi parametri e caratteristiche è essenziale per la corretta selezione, installazione, funzionamento e manutenzione.garantendo così il funzionamento sicuro ed efficiente delle attrezzature industriali.
