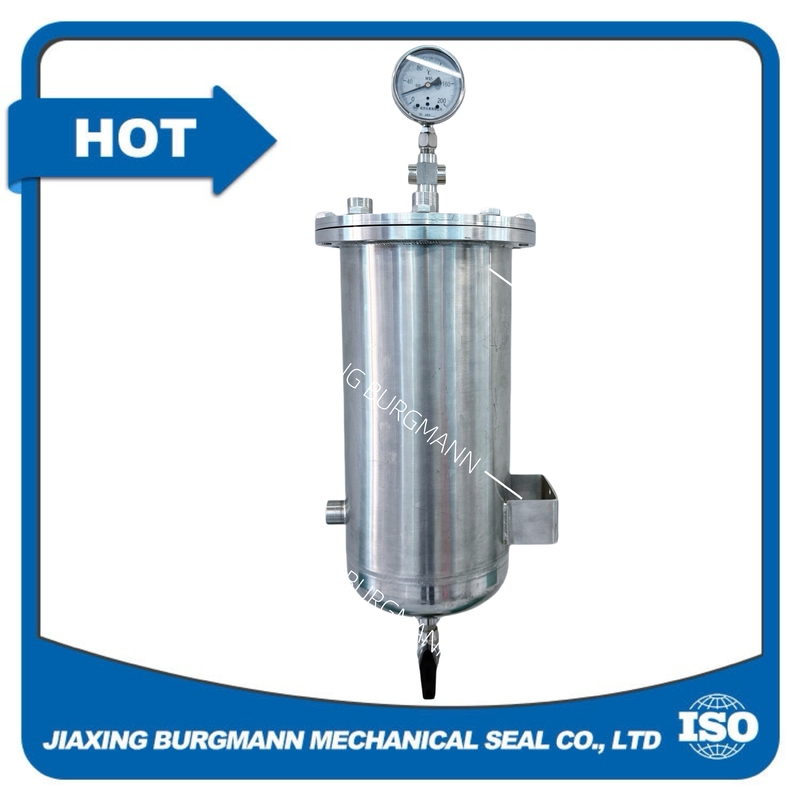

304/316 API Piano 53 Sistema ausiliario di tenuta meccanica per l'industria

Piano PI 53 sistema ausiliario di tenuta meccanicaè progettato per sigilli meccanici a doppia pressione, che fornisce un fluido di barriera pulito e raffreddato a una pressione superiore a quella della camera di sigillo della pompa per garantire zero emissioni di fluidi di processo.Esso comprende principalmente i seguenti tre sottotipi::

- Piano API 53A: utilizza un serbatoio di isolamento a pressione di gas esterno per fornire fluido di isolamento pulito alla camera di tenuta.e la pressione del fluido di isolamento è controllata da un regolatore esterno del gasLa pressione della camera di tenuta esterna deve essere di 0,14 - 0,17 MPa superiore a quella del mezzo sigillato.ma il gas pressurizzato agisce direttamente sul fluido di isolamento, il che può causare la dissoluzione del gas nel liquido e influenzare il funzionamento della tenuta.

- Piano API 53B: presurizza il sistema di circolazione del fluido di tenuta attraverso un dispositivo di aumento della pressione di tipo vescicale, e poi lo fa circolare attraverso una pompa.il calore viene eliminato mediante raffreddamento ad aria o ad acquaIl dispositivo di aumento della pressione della vescica è fornito da una vescica gonfiata all'interno.e può compensare in una certa misura quando il fluido di isolamento perde.

- Piano API 53C: il fluido isolante viene pressurizzato indirettamente dal mezzo attraverso un serbatoio ad aumento di pressione, che viene utilizzato nelle condizioni di lavoro in cui la pressione del mezzo oscilla notevolmente.Il serbatoio di aumento della pressione è un accumulatore di tipo pistoneIl sistema di scarico integrato utilizza l'anello di pompaggio presso il sigillo per fornire energia per pressurizzare automaticamente il fluido di isolamento.Il sistema di lavaggio a fessura raffredda il liquido isolante in un frigorifero e lo fa circolare nella camera di sigillamento per raffreddare e lavare, e realizza la pressurizzazione automatica del fluido di isolamento attraverso un tubo ramificato collegato alla parte superiore del pistone a pressione.
