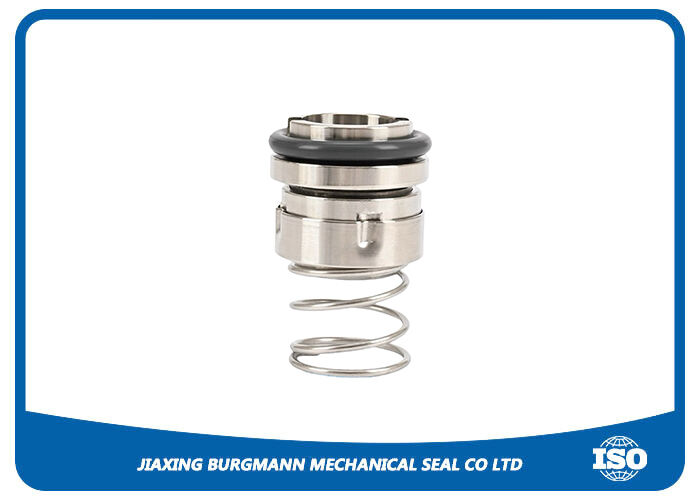

GB103 Sigillo meccanico della pompa dell'acqua
Il sigillo meccanico della pompa d'acqua GB103 fornisce una barriera affidabile e priva di perdite tra gli alberi rotanti della pompa e gli alloggiamenti stazionari nelle applicazioni di pompe centrifughe.
Caratteristiche chiave
- Sigillo meccanico a faccia singola per pompe per acque reflue
- Dipende dalla direzione di rotazione
- Progettazione sbilanciata
- Configurazione a molla singola
- Sigillo meccanico senza cartuccia
- Compatibile con acqua, olio e mezzi moderatamente corrosivi
Limiti di funzionamento
| Diametro dell'albero |
Pressione |
Temperatura |
Velocità di scorrimento |
| 16-120 mm |
Fino a 1MPa |
-25°C a 220°C |
20 m/s |
Specificità del materiale
| Componente |
Materiale |
| Anello rotante |
Carbonio, carburo di silicio (SiC), carburo di tungsteno (TC), ceramica |
| O-Ring |
EPDM, NBR, AFLAS, Kalrez, PTFE |
| Freschi e parti metalliche |
SUS304, SUS316, Titanio, 904L |
| Anello fisso |
Carbonio, carburo di silicio (SiC), carburo di tungsteno (TC), ceramica |
Vantaggi di prestazione
- Funziona in intervalli di temperatura estremi
- Nessun anello O dinamicamente carico
- Ottimo effetto di auto-pulizia
- Adatti ad applicazioni sterili di fascia bassa
Applicazioni
Progettato per la manipolazione di fluidi corrosivi forti, compresi gli acidi solforico, nitrico, fosforico e cloridrico.
Informazioni relative alla spedizione e al pagamento
Porto di carico:Shanghai
Metodi di trasporto:DHL, UPS, FEDEX, TNT, ecc.
Condizioni di pagamento:T/T, Western Union, MoneyGram
Servizi personalizzati
- Ordini OEM/ODM disponibili
- Sigilli meccanici personalizzati in base ai disegni o alle esigenze
- Ordini in piccole quantità accettati
- Qualità eccellente a prezzi competitivi
Prodotto e applicazioni
Qual è la funzione principale del sigillo meccanico della pompa idrica GB103?
Il sigillo meccanico della pompa d'acqua GB103 crea una barriera affidabile e priva di perdite tra l'albero della pompa rotante e l'alloggiamento fisso,con un'intensità di potenza superiore a 50 W,.
Per quali tipi specifici di pompe è progettato il sigillo meccanico GB103 per pompe idriche?
Il GB103 è un sigillo meccanico standardizzato per cartucce comunemente progettato per varie pompe centrifughe a aspirazione terminale, comprese le pompe per l'acqua di servizio generale, le pompe per l'acqua di raffreddamento,e pompe per la circolazione dell'acqua calda.
Installazione e manipolazione
Quali sono le tolleranze critiche della pompa necessarie per un'installazione di successo del sigillo meccanico della pompa idrica GB103?
Per un funzionamento affidabile, la pompa deve soddisfare condizioni meccaniche rigorose: gioco assiale dell'albero ≤ 0,10 mm, deflusso radiale dell'albero ≤ 0,04 mm e quadratura della superficie della camera di tenuta ≤ 0,04 mm.
Qual è la procedura corretta per installare il sigillo meccanico della pompa idrica GB103?
Segui sempre il manuale del produttore, i passaggi chiave includono la pulizia di tutti i componenti, la lubrificazione degli anelli O con il fluido da pompare,scorrere la cartuccia sull'albero senza martellare le facce del sigilloIn modo cruciale, la pompa deve essere riempita di liquido prima dell'avvio per evitare danni immediati a secco.
Selezione del materiale e personalizzazione
Come selezionare i materiali appropriati per la superficie del sigillo per le condizioni di funzionamento specifiche quando si utilizza il sigillo meccanico a pompa idrica GB103?
La scelta dei materiali per la superficie della guarnizione è fondamentale per determinare la durata di servizio e l'affidabilità della guarnizione.Per informazioni generali, consultare la tabella seguente.
| Condizioni di esercizio |
Accoppiamento delle facce raccomandato |
Principali vantaggi |
| Acqua pulita, soluzioni neutre, oli a bassa viscosità (Servizio generale) |
Carburo di silicio (SiC) / carbonio-grafite o carbonio di tungsteno (WC) / carbonio-grafite |
Proprietà autolubrificanti convenienti e adatte alle più comuni applicazioni |
| Fluidi con particelle fini, liquami abrasivi (Servizio abrasivo) |
Carburo di silicio (SiC) / Carburo di silicio (SiC) |
Eccellente resistenza all'abrasione e all'usura da particolato, che porta a una durata di vita più lunga |
| Alte temperature, sostanze chimiche altamente corrosive (servizio chimica/acqua calda) |
Carburo di silicio legato per reazione (RB SiC) / PTFE riempito o leghe speciali |
Superiore resistenza agli attacchi chimici e alle alte temperature |
Come scegliere il materiale corretto per l'O-ring per il sigillo meccanico della pompa idrica GB103?
Il materiale dell'anello O deve essere compatibile sia con il fluido pompato che con la temperatura di esercizio.
Fabbricazione a partire da materiali di cui al punto 1A001.a.Adatto per oli a base di petrolio e acqua a temperature moderate.
di una lunghezza di 20 mm o più, ma non superiore a 20 mmIdeale per acqua calda, vapore e acidi/basi deboli, con buona resistenza alle intemperie.
Fluoroelastomero (FKM/Viton):Una scelta versatile per una vasta gamma di prodotti chimici, oli e temperature elevate.
Perfluoroelastomero (FFKM/Kalrez):Utilizzato per ambienti chimici estremi e temperature molto elevate.
