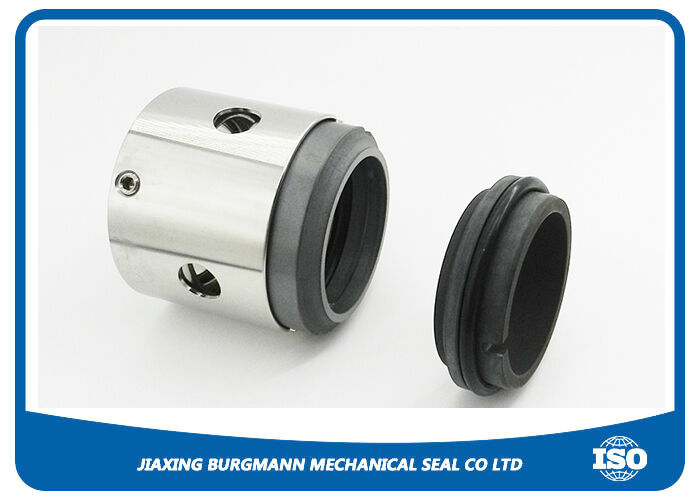

Guarnizione per pompe serie H76

Dettagli del prodotto

Luogo di origine: Zhejiang, Cina

Marca: JG

Certificazione: FDA certificate

Numero di modello: GNZ

Termini di pagamento e spedizione

Quantità di ordine minimo: 1 pz

Prezzo: USD

Imballaggi particolari: Scatola bianca

Tempi di consegna: 3 ~ 10 giorni

Termini di pagamento: T/T, Western Union, MoneyGram

Capacità di alimentazione: 1000 pezzi

Ottieni il miglior prezzo

Contattaci ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Sigillo meccanico della serie H76, tenuta della pompa industriale H76, Sostituzione del sigillo della serie H76


Nome del prodotto:	Guarnizione per pompe serie H76	Misurare:	14 mm – 100 mm (0,55″ – 4,00″)
Applicazione:	Guarnizione delle pompe	Parti metalliche:	SS304, SS316, SS316L, Hastelloy C
Temperatura:	da –50 °C a +220 °C	Pressione:	≤ 4,0 MPa (580 psi/40 bar)

Nome del prodotto:	Guarnizione per pompe serie H76
Misurare:	14 mm – 100 mm (0,55″ – 4,00″)
Applicazione:	Guarnizione delle pompe
Parti metalliche:	SS304, SS316, SS316L, Hastelloy C
Temperatura:	da –50 °C a +220 °C
Pressione:	≤ 4,0 MPa (580 psi/40 bar)

Descrizione

Guarnizione per pompe serie H76

Guarnizioni per pompe serie H76

La tenuta meccanica serie H76 è un sistema di tenuta bilanciato a molle multiple, specificamente progettato per fluidi ad alta pressione, alta velocità e altamente corrosivi. Come soluzione di tenuta fondamentale per le pompe industriali, la serie H76 è ampiamente utilizzata in centrifughe, miscelatori e compressori nei settori della raffinazione, chimico e dei fertilizzanti. La sua configurazione a molle multiple garantisce una distribuzione uniforme del carico sulle facce, offrendo un'eccezionale integrità di tenuta anche in condizioni operative complesse con un significativo disassamento assiale.

Caratteristiche principali del design

Design a molle multiple: Molle piccole indipendenti disposte circonferenzialmente forniscono una distribuzione del carico più uniforme rispetto ai design a molla singola, contrastando efficacemente gli effetti centrifughi ad alte velocità di rotazione.
Struttura bilanciata: Il design bilanciato consente alla tenuta di operare a pressioni elevate (fino a 4,0 MPa) riducendo la generazione di calore per attrito sulle facce di tenuta, prolungando significativamente la vita utile.
Materiali flessibili per le facce: Sono disponibili configurazioni multiple in base alle caratteristiche del fluido:
- Carbone vs. Carburo di silicio: Adatto per fluidi puliti generici.
- SiC vs. SiC / TC vs. TC: Per servizi gravosi contenenti solidi o fluidi abrasivi.
Tenute secondarie versatili: Le opzioni includono Viton (FKM), PTFE o perfluoroelastomeri ad alte prestazioni Chemraz® (FFKM), garantendo stabilità chimica in solventi aggressivi e ambienti ad alta temperatura.

Conformità agli standard e garanzia di qualità

Conformità agli standard: Dimensioni e prestazioni pienamente conformi alle specifiche ISO 3069, DIN 24960 e API 682.
Test di integrità: Ogni tenuta H76 viene sottoposta al 100% a test di pressione statica e controlli di simulazione dinamica prima della spedizione, garantendo una consegna a tenuta stagna.
Intercambiabilità: Questa serie funge da alternativa drop-in di alta qualità alle H76 di EagleBurgmann e ai prodotti equivalenti di altri importanti marchi, senza modifiche alle dimensioni originali della cavità della pompa.

Vantaggi professionali

Stabilità impareggiabile: Per pompe soggette a cicli frequenti di avvio-arresto, la configurazione a molle multiple compensa rapidamente le fluttuazioni di pressione, riducendo il rischio di danni alle facce.
Manutenzione modulare: Il design modulare rende le parti di ricambio estremamente facili da sostituire, riducendo significativamente il tempo medio di riparazione (MTTR).
Ingegneria personalizzata: Oltre alle specifiche standard, offriamo rivestimenti su misura per le facce di tenuta per processi chimici speciali.

Specifiche tecniche - Tenute meccaniche serie H76

Parametro	Specifiche
Intervallo diametro albero	14 mm - 100 mm (0,55" - 4,00")
Pressione massima	≤ 4,0 MPa (580 psi / 40 bar)
Intervallo di temperatura	-50 °C a +220 °C (a seconda del materiale della tenuta secondaria)
Velocità lineare	≤ 20 m/s (4.000 fpm)
Materiali facce rotanti	Carburo di silicio (SSiC/RBSiC), Carburo di tungsteno, Carbone
Materiali sedi stazionarie	Carburo di silicio, Carburo di tungsteno, Ceramica di allumina
Tenute secondarie	Viton (FKM), EPDM, PTFE, FFKM (Chemraz®/Kalrez®)
Parti metalliche	SS304, SS316, SS316L, Hastelloy C
Tipo di bilanciamento	Design bilanciato
Tipo di molla	Molteplici molle indipendenti (disposizione circonferenziale)
Direzione di rotazione	Indipendente dalla direzione di rotazione
Compensazione	Eccellente capacità di compensazione assiale e radiale
Standard internazionali	DIN 24960, ISO 3069, ANSI, API 682
Piani di lavaggio	API Plan 11, 21, 32, 52, 53A/B/C

Note tecniche per l'ingegneria

Gestione della pressione: Grazie al suo design bilanciato, il valore PV (Pressione * Velocità) sulle facce di tenuta della serie H76 rimane entro un intervallo di sicurezza anche in presenza di fluttuazioni di alta pressione, prevenendo efficacemente l'evaporazione del film fluido.
Protezione delle molle: Le molle non sono a diretto contatto con il fluido pompato (a seconda della configurazione). Quando si trattano fluidi contenenti solidi sospesi o tendenze alla cristallizzazione, ciò riduce significativamente il rischio di intasamento o guasto delle molle.
Finitura superficiale: La planarità delle facce di tenuta è rigorosamente controllata entro due bande di luce elio, con una rugosità superficiale di Ra ≤ 0,1 µm, garantendo prestazioni di tenuta iniziali eccezionalmente elevate.

FAQ tecniche: Tenute meccaniche serie H76

D1: Perché la serie H76 è classificata come tenuta "bilanciata" e cosa significa questo per il servizio ad alta pressione?

R: La H76 presenta un design idraulico bilanciato. Il principio è quello di ridurre la forza idraulica netta che agisce sulle facce di tenuta in modo che siano soggette solo a una parte della pressione del fluido.Significato: Ciò riduce notevolmente la generazione di calore per attrito e l'usura sulle facce di tenuta. Anche a pressioni fino a 4,0 MPa (580 psi), il film fluido tra le facce rimane stabile e non si rompe a causa di pressione eccessiva, prolungando così la vita utile in condizioni di alta pressione.

D2: Quali vantaggi offre il design a molle multiple della H76 rispetto a un design a molla singola di grandi dimensioni?

R: Il design a molle multiple offre un bilanciamento del carico superiore.

Distribuzione della pressione: Molteplici piccole molle disposte uniformemente attorno alla circonferenza garantiscono che la forza di chiusura tra le facce rotanti e stazionarie sia uniforme su 360°, evitando usura per disallineamento angolare.
Stabilità ad alta velocità: Ad alte velocità di rotazione (≤ 20 m/s), le piccole molle sono molto meno influenzate dalla forza centrifuga rispetto a una singola molla grande, offrendo una risposta dinamica più rapida e una compensazione in tempo reale per piccoli disallineamenti dell'albero.

D3: La serie H76 supporta i piani di lavaggio API 682? Quali sono le configurazioni comuni?

R: Sì, la serie H76 è pienamente conforme all'API e viene tipicamente utilizzata con piani di lavaggio per ottimizzare l'ambiente operativo:

Piano 11 (ricircolo di scarico): Per fluidi puliti, utilizza la pressione di scarico della pompa per lavare le facce di tenuta e rimuovere il calore.
Piano 32 (lavaggio esterno): Per fluidi contenenti solidi o componenti corrosivi, introduce fluido esterno pulito per proteggere la tenuta.
Piano 52/53 (sistemi a fluido barriera): Per fluidi pericolosi, una configurazione a doppia tenuta (in tandem o doppia) garantisce che nessun fluido pericoloso fuoriesca.

D4: Come devono essere configurate le tenute secondarie per la tenuta H76 quando si trattano fluidi chimici altamente corrosivi?

R: Le tenute secondarie sono fondamentali per la compatibilità chimica. Sulla base di standard professionali, raccomandiamo:

Servizio generale / idrocarburi leggeri: Viton (FKM).
Acidi forti / alcali forti: PTFE o O-ring incapsulati.
Ambienti chimici estremi / alte temperature: Chemraz® o Kalrez® (FFKM), che offrono una resistenza superiore all'attacco chimico.

D5: Quali sono le precauzioni di installazione più critiche per la tenuta H76?

Compressione di installazione: La lunghezza di lavoro deve essere impostata esattamente come specificato nel disegno tecnico. Una sottocompressione causa perdite; una sovra-compressione porta a usura eccessiva e guasto prematuro.
Pulizia delle facce: Le facce di tenuta (carburo o carbone) sono estremamente precise. Non toccarle a mani nude prima dell'installazione. Pulire con alcool anidro e applicare un leggero film lubrificante.
Precisione dell'albero: Assicurarsi che il disassamento radiale dell'albero sia inferiore a 0,05 mm e che la superficie dell'albero sia priva di bave per evitare di danneggiare l'O-ring durante il montaggio.

D6: Quali modelli di marchi internazionali può sostituire la serie H76?

R: La H76 rappresenta un design industriale standardizzato e funge da sostituzione drop-in diretta per:

EagleBurgmann: Serie H76 (completamente intercambiabile).
John Crane: Compatibile con alcune serie bilanciate a molle multiple (ad esempio, varianti del Tipo 8).
Flowserve: Corrispondenti tenute bilanciate a molle multiple di dimensioni standard.
